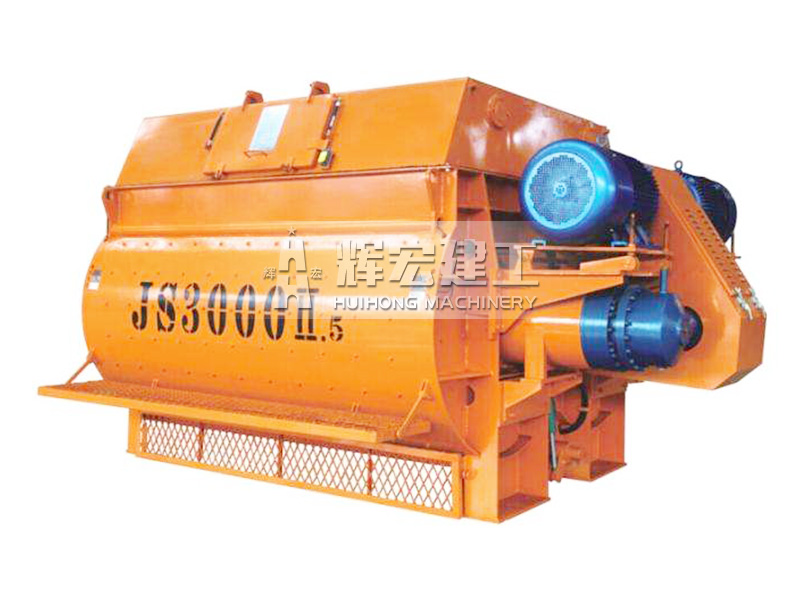

JS3000混凝土攪拌機

輝宏機械是生產攪拌設備的大型企業，具有多年研發、制造、銷售和安裝施工經驗，是中原地區少有通過建筑機械質量監督檢驗中心檢驗合格的攪拌設備?？蔀橛脩舳ㄖ聘餍吞?hào)成套設備，并免費規劃場地布局方案、員工培訓與技術支持。歡迎電話咨詢:

1、攪拌筒中幾組攪拌葉片分別錯開，充分、快速、均勻的攪拌；三維沸騰式攪拌，有效避免“抱軸”的問題。

2、一體軸攪拌機技術，接點從三個減少為一個，縮短減速箱連接長度，運行更穩定。

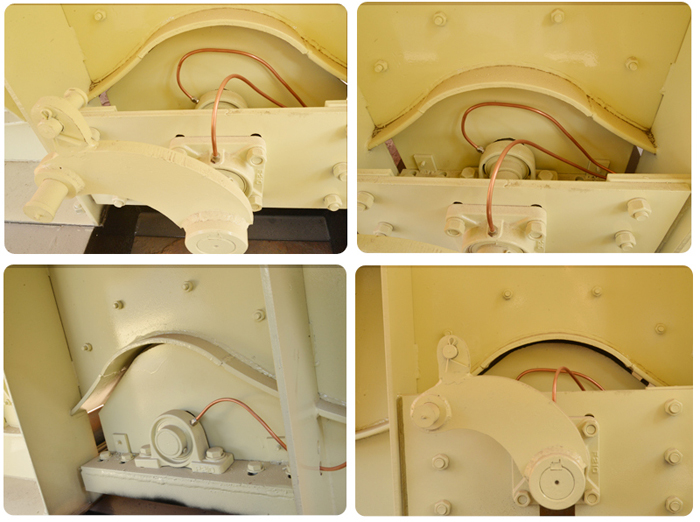

3、無油軸端密封系統，高耐磨合金制成，無需注入潤滑油，為您省時省力，更節省成本。

4、液壓驅動氣動系統更強，避免氣動不足無法開門的現象，自動控制卸料速度。

1、攪拌系統

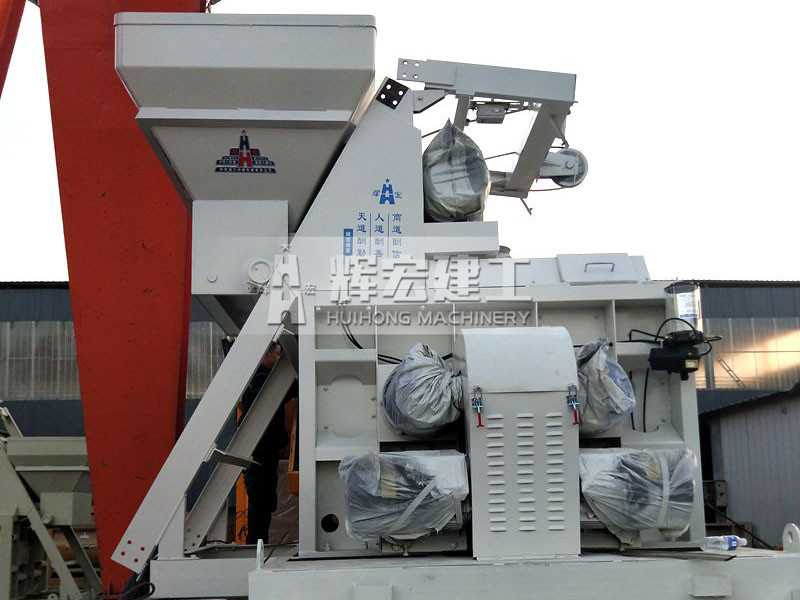

JS3000攪拌機的上料系統由卷揚機構、上料架、料斗、進料嘴等部分組成。

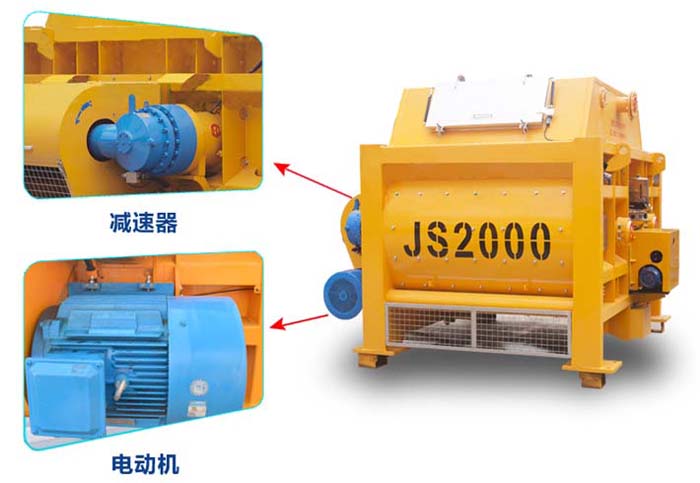

電動機直接與擺線針減速器連接，減速器兩輸出軸通過對開式齒輪分別帶動水平配置的攪拌軸反向等速回轉。

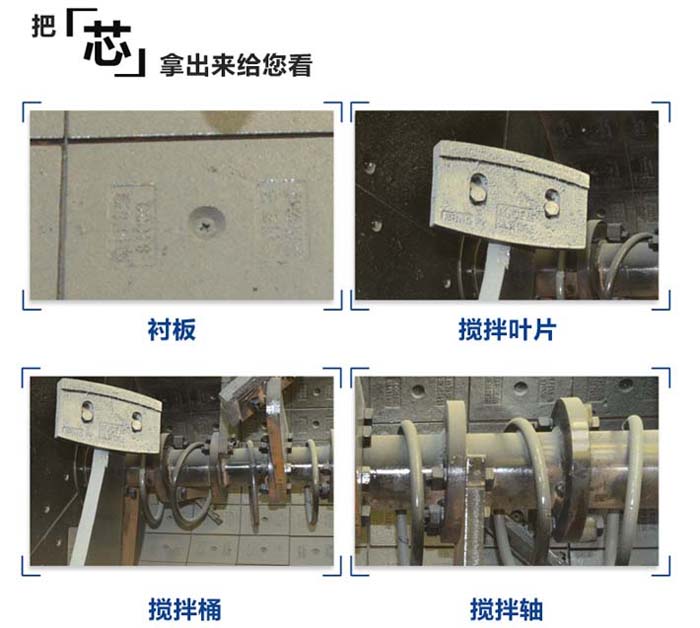

攪拌筒的圓弧部分是焊接成的，攪拌筒內鑲有五種襯板，均用沉頭螺釘與筒體聯接緊固。

2、上料系統

上料時，將需要攪拌的混合物裝在料斗內，啟動上料系統，鋼絲繩牽引料斗向上爬升，當爬升到一定高度時，料斗進入上料架，斗門即自動打開，物料經漏斗卸入攪拌筒內。

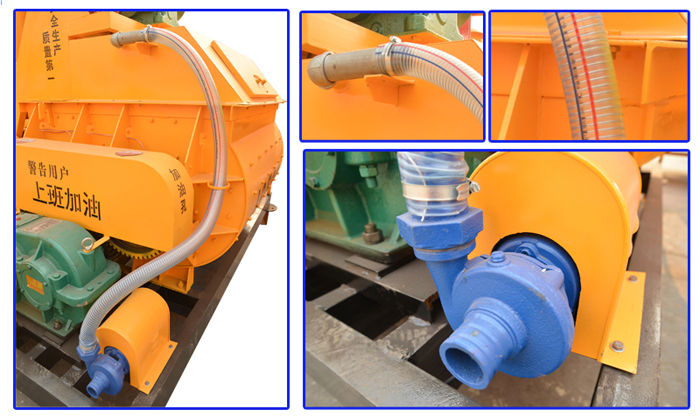

3、供水系統

供水系統由電機、水泵、節流閥、清洗裝置、噴水管等組成。拌制混凝土所需的水是由水泵通過節流閥送至噴水管，節流閥可調節水的流量。

4、卸料系統

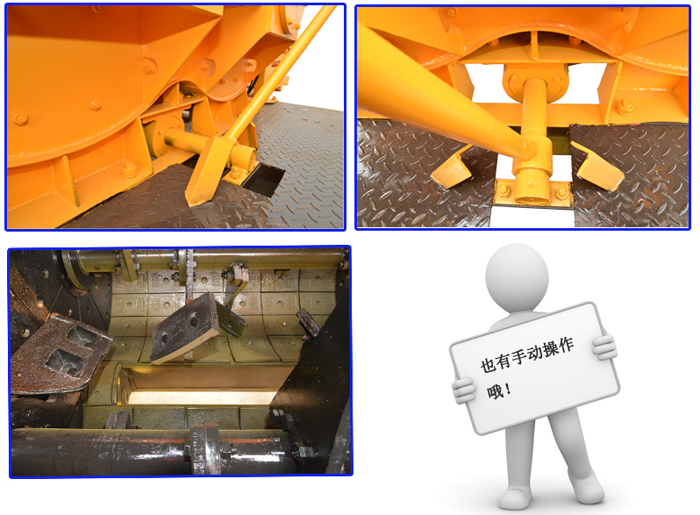

卸料系統由卸料門、氣缸或者是液壓缸等機構組成，有三種結構：液壓控制、氣動控制、手動控制。卸料門安裝在攪拌機底部，通過氣缸或者液壓缸，實現機動卸料，在卸料門上方左右各安裝一個限位開關，以控制卸料門的開閉位置，通過調節密封條的位置可保證卸料門密封。

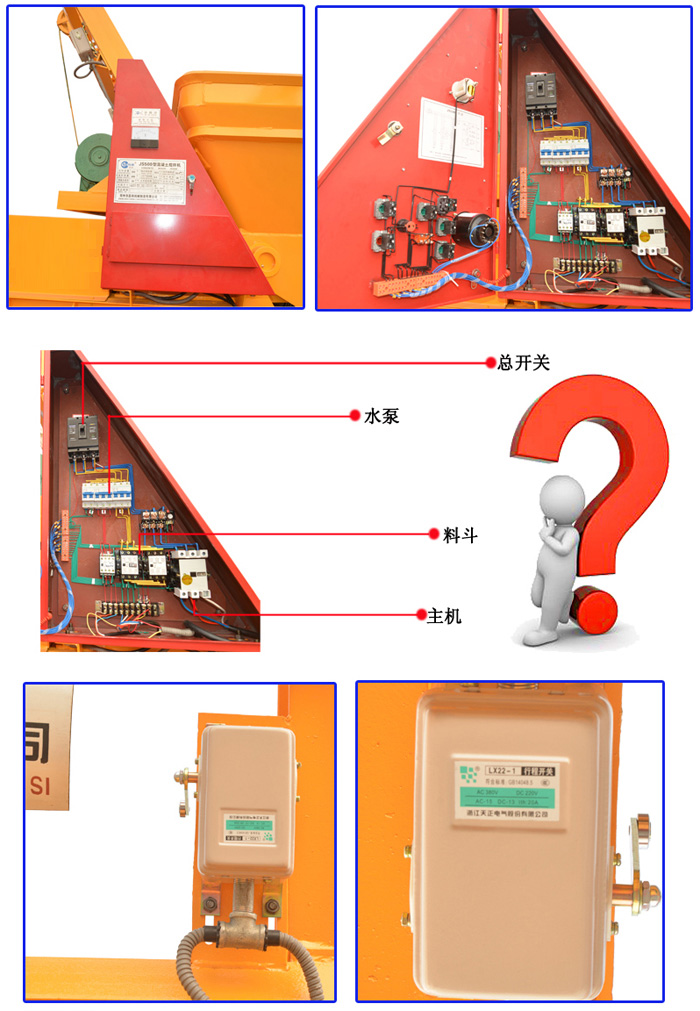

5、電控系統

JS500攪拌機電控系統有空氣開關、熔斷器、熱繼電器，有短路保護、過載保護的功能。所有控制按鈕及空氣開關手柄和指示燈均在配電箱門上，并設有門鎖。按鈕上有防護罩。配電箱內的電器元件裝在一塊緣板上，安全可靠，操作維修方便。

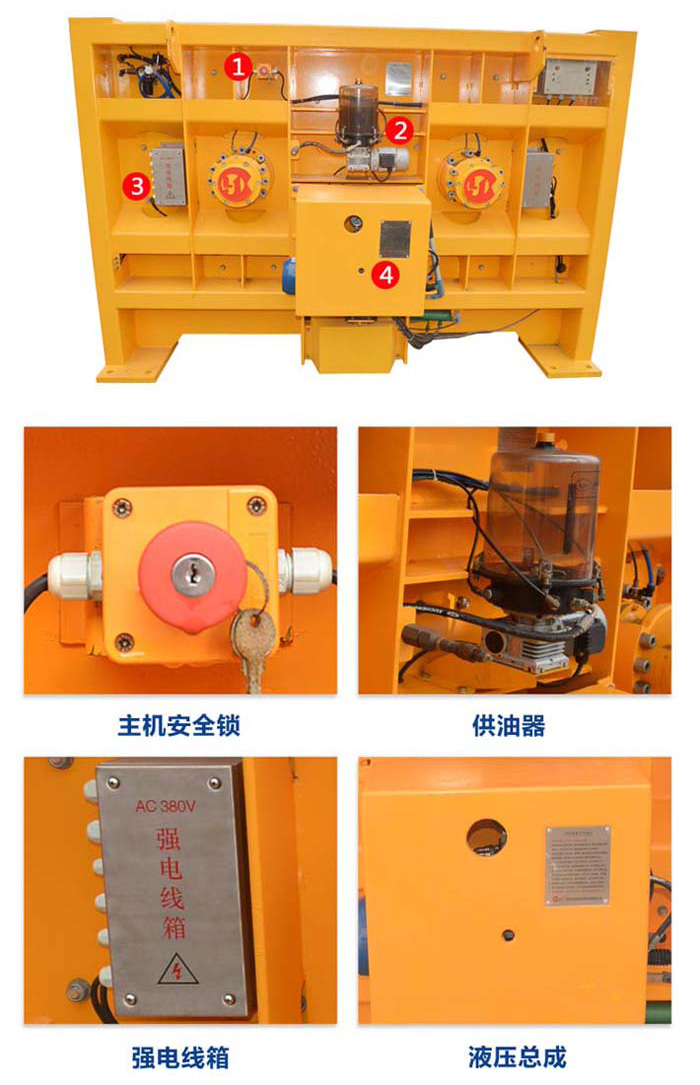

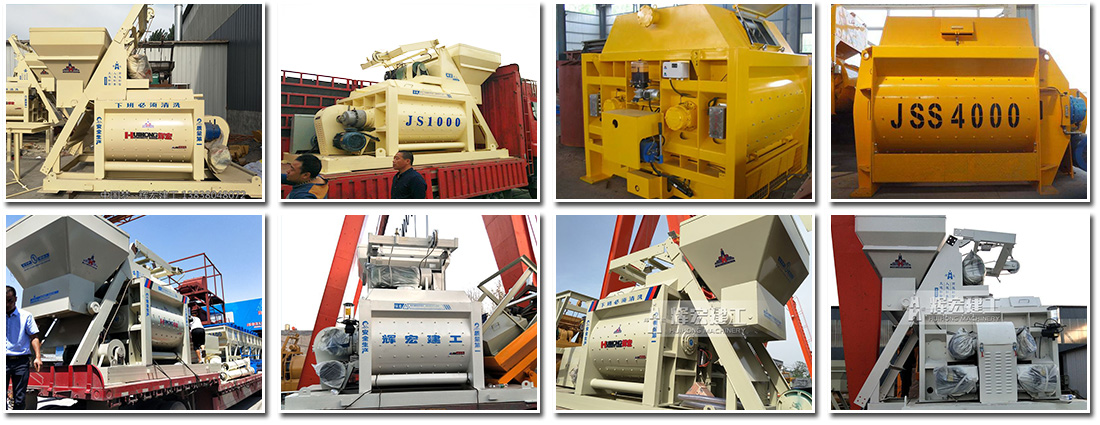

外部剖析
